搖臂鉆床以電機、旋轉手輪、立柱、操作臺等部件組成。立柱分為內外立柱，外立柱套固定在底盤上，內立柱固定在底盤內，外立柱套在內柱上，操作臺固定在內立柱上，并進行圓周旋轉。搖臂鉆床的另一端套在內立柱上，借助于內立柱的作用力，搖臂可沿內立柱垂直運動。松開固定件，搖臂繞內立柱可圓周運動同時鉆夾頭與搖臂是一個整體。鉆夾頭固定在內立柱上，主軸安裝在搖臂的另一端，主軸與其他部件配合安裝，手柄帶動主軸運動，主軸與皮帶輪進行對接，電機動力帶動皮帶運行。

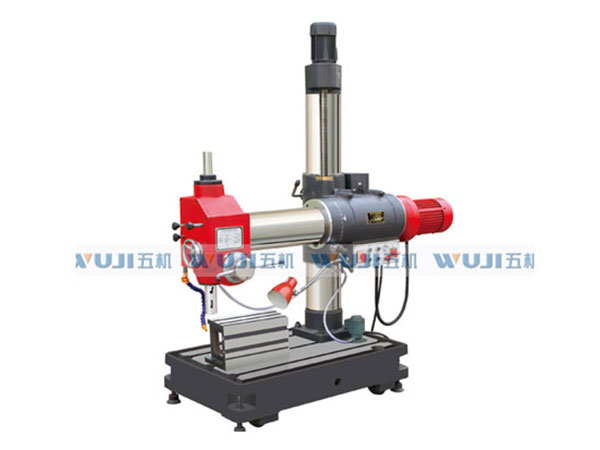

（圖片為本公司生產的Z3132萬向搖臂轉床）
皮帶帶動主軸做圓周運動，為了能夠加工不同種類的零件。搖臂可在手柄的作用下沿內立柱上下運動。操作臺可在外立柱旋轉運動，搖臂鉆床可在大范圍內加工各種工件，提高效率。搖臂鉆床中主軸搖臂的垂直運動回轉運動為手動調整。工件加工時，主軸旋轉為主運動，豎向運動為進給運動，即通過手柄和花鍵旋轉作縱向進給。
