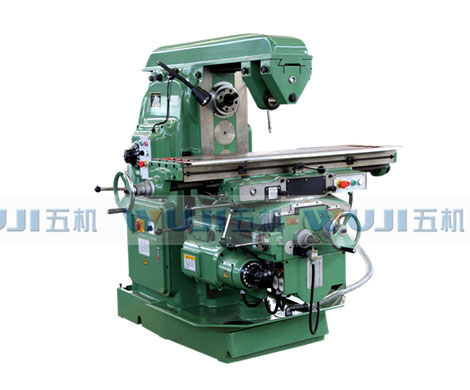

X6132萬能銑床特點
1、底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料而成,并經人工,保證機床長期使用的穩定性。
2、機床主軸軸承為圓錐滾子軸承,主軸采用三支承結構,主軸的系統剛度好,承載能力強,且主軸采用能耗制動,制動轉矩大,停止迅速、可靠。
3、工作臺水平回轉角度 ±45°,拓展機床的加工范圍。主傳動部分和工作臺進給部分均采用齒輪變速結構,調速范圍廣,變速方便,快捷。
4、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種,進給速度能滿足不同的加工要求;快速進給可使工件迅速到達加工位置,加工方便、快捷,縮短非加工時間。
5、X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理,配合強制潤滑,提高精度, 延長機床的使用壽命。
6、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑,減小機床的磨損,保證機床的高效運轉; 同時,冷卻系統通過調整噴嘴改變冷卻液流量的大小,滿足不同的加工需求。
7、機床設計符合人體工程學原理,操作方便;操作面板均使用形象化符號設計,簡單直觀。
X6132萬能銑床技術參數
|
主要技術參數 |
X6132 |
|
工作臺面積mm |
320×1325 |
|
工作臺最大縱向行程 手動/機動mm |
700/680 |
|
工作臺最大橫向行程 手動/機動mm |
255/240 |
|
工作臺最大垂直行程 手動/機動mm |
320/300 |
|
工作臺最大回轉角度 |
±45° |
|
主軸中心線至工作臺面距離mm |
30/350 |
|
主軸轉速級數 |
18級 |
|
主軸轉速范圍r.p.m |
30-1500 |
|
工作臺進給量級數 |
18級 |
|
主傳動電機功率kw |
7.5 |
|
進給電機功率kw |
1.5 |
|
機床外形尺寸(長×寬×高)mm |
2294×1770×1610 |
|
機床凈/毛重kg |
2650/2950 |
