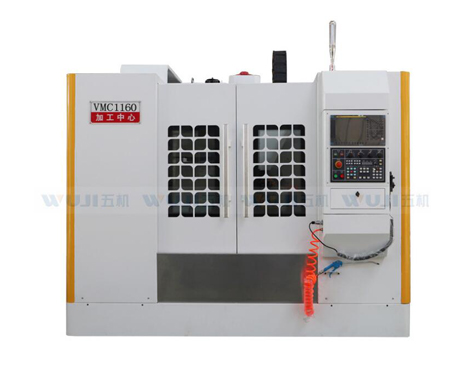

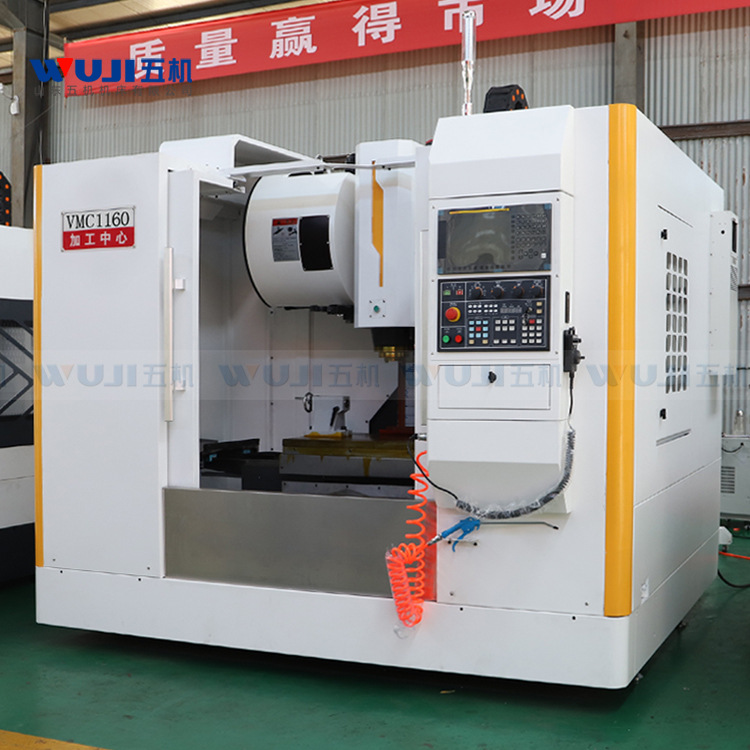

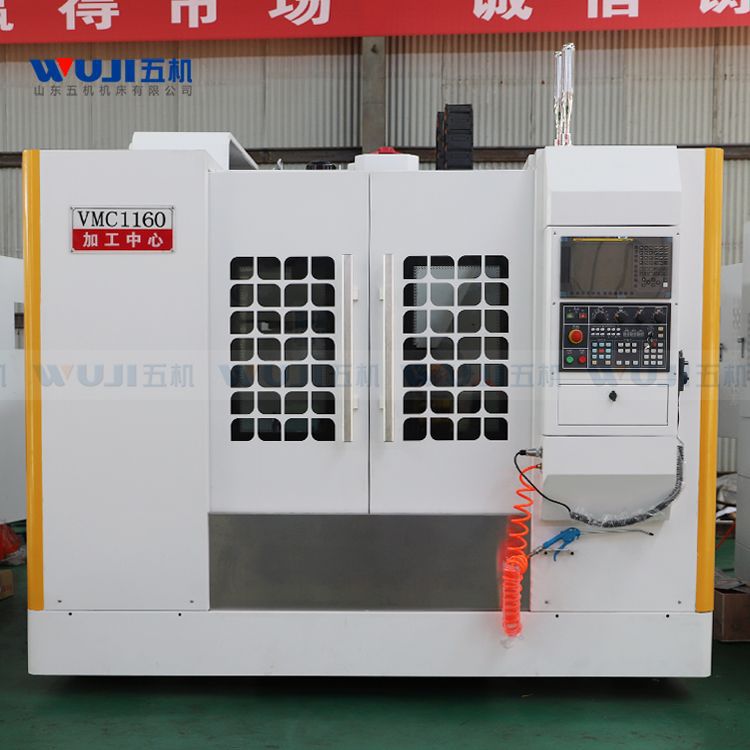

項目 | 單位 | VMC1160加工中心 | ||||
行程 | X軸行程 | mm | 1100 | |||
Y軸行程 | mm | 600 | ||||
Z軸行程 | mm | 600 | ||||
工作臺 | 工作臺尺寸 | mm | 1200×700 | |||
工作臺最大承重 | kg | 900 | ||||
T型槽(槽數×寬度×間距) | mm | 5-18-120 | ||||
主軸 | 主軸錐孔 | BT50 | BT40 | |||
主軸功率 | kW | 11/15 | ||||
主軸最高轉速 | rpm | 8000 | ||||
進給 | 快速移動(X/Y) | mm/min | 24/24/18 | |||
快速移動(Z) | mm/min | 18000 | ||||
切削進給 | mm/min | 1-8000 | ||||
進給電機(X/Y/Z) | NM | 20/20/20 | ||||
主軸距離 | 主軸鼻端至工作臺面距離 | mm | 130-680 | |||
主軸中心至立柱導軌面距離 | mm | 650 | ||||
精度 | 定位精度 | mm | ±0.0075 | |||
重復定位精度 | mm | ±0.005 | ||||
機床重量 | kg | 7200 | ||||
外形尺寸 | mm | 3400x2480x2960 |
1160加工中心主要配置:
1.樹脂砂鑄件,三線軌/兩線一硬/三硬軌。
2.系統品牌可選:FANUC、廣數、西門子、凱恩帝、新代
3.圓盤式刀庫BT40-T24(臺灣岡田)。
4.三軸滾柱線軌(臺灣上銀/銀泰)。
5.精密鎖緊螺母(臺灣盈熙)。
6.臺灣產主軸(臺灣羅翌、臺灣健椿、臺灣丹銓)
7.臺灣產增壓缸(亞德客)。
8.進口軸承(日本NSK、德國FAG)。
9.國產優質聯軸器。
10.X、Y、Z(下)不銹鋼導軌防護。
11.進口電子潤滑泵(日本河谷)
12.國產冷卻系統含水泵、水箱。
13.氣動元件(亞德客)。
14.可選配:自動螺旋排屑功能。
15.帶主軸油冷功能,中心吹氣。
16. 主要電器:SCHNETDER(施耐德)
1160數控加工中心選擇配置:
系統 FANUC 0imateMD;三菱M80A/B;臺灣新代 刀庫
臺灣16把斗笠式刀庫
第四軸 數控分度頭
數控回轉盤
