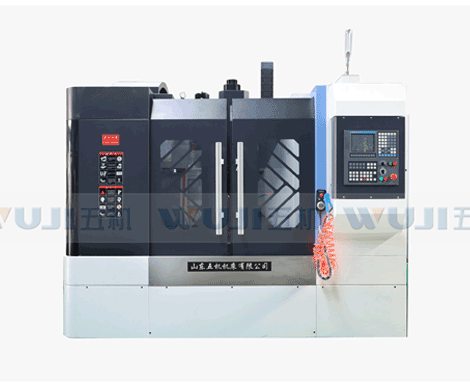

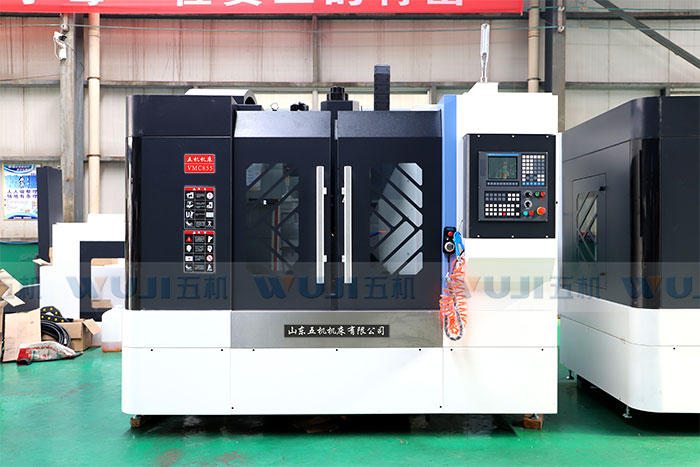

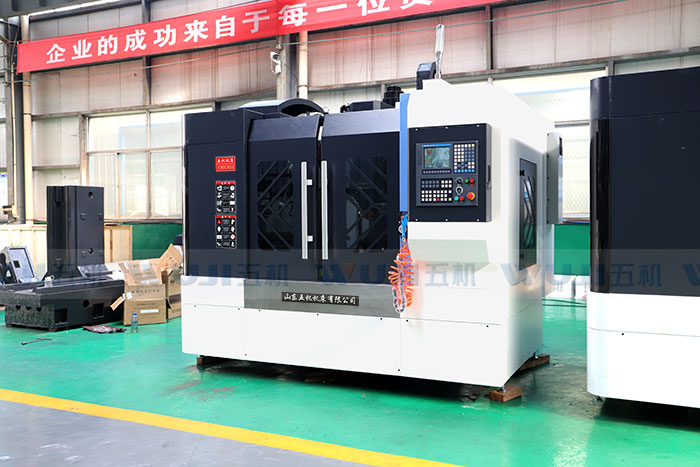

VMV1060加工中心參數:
機型專案 Item Model | 單位 | VMC1060 |
工作臺尺寸 | mm | 1200×600 |
X/Y/Z軸行程 | mm | 1000×600×600 |
主軸端至工作臺距離 | mm | 120-720 |
主軸中心至立柱距離 | mm | 650 |
工作臺最大負重 | kg | 600Kg |
工作臺T型槽 | mm | 5-18×100 |
X/Y/Z軸快速進給 | m/min | 48/48/24 |
定位精度 | mm | ±0.005 |
重復定位精度 | mm | ±0.003 |
最小定位單位 | mm | 0.001 |
主軸最高轉速 | rpm | 8000 |
主軸端錐度 | mm | BT40 |
刀庫 | pcs | 圓盤BT40-24T |
主軸電機功率 | KW | 11 |
氣壓要求 | Kg/Cm2 | 6 |
機床重量 | Kg | 約7200 |
外形尺寸約 | mm | 約2900×2450×2550 |
1060立式加工中心主要配置:

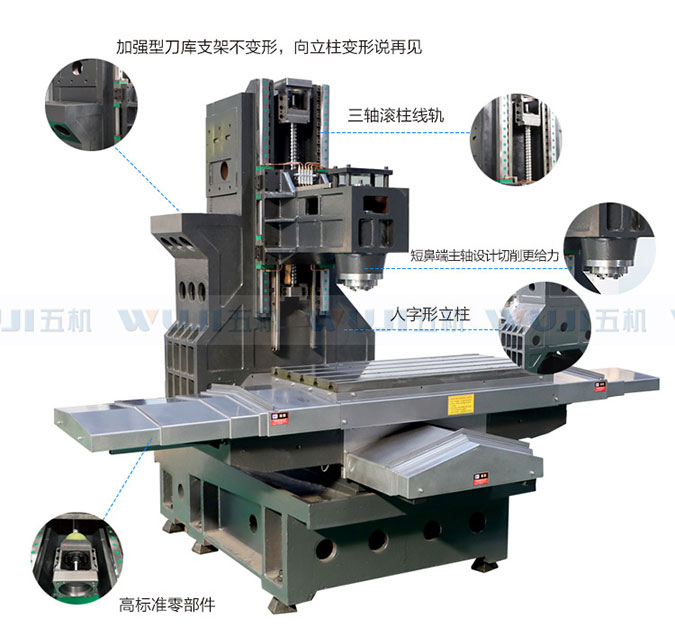

1..樹脂砂鑄件,三線軌(或根據客戶要求配置二線一硬/三硬軌)。

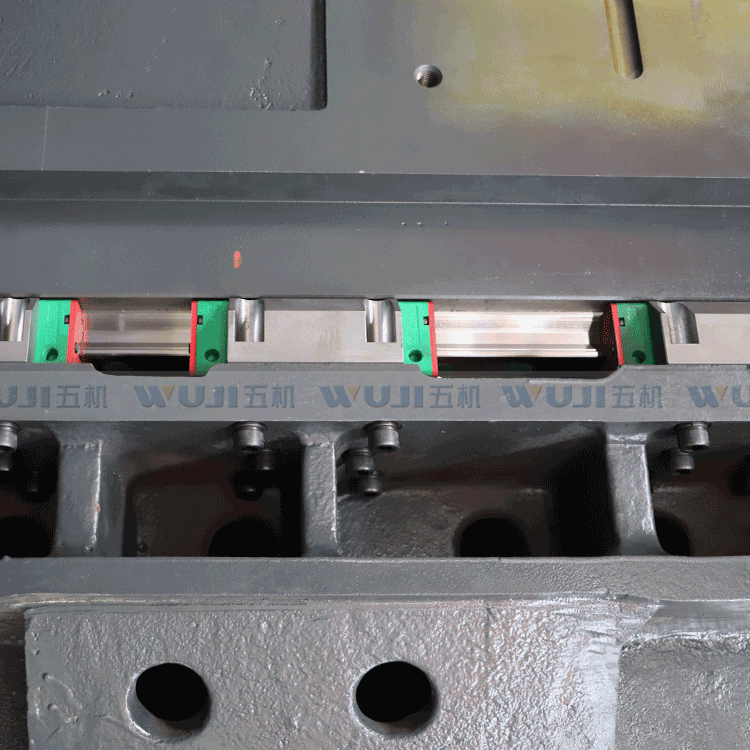

2.三軸滾柱線軌(臺灣上銀)。
3.精密鎖緊螺母(臺灣盈熙)。

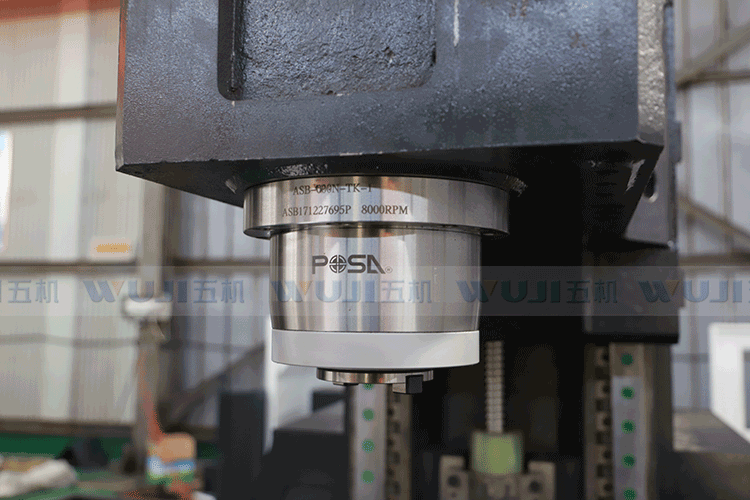

4.臺灣產主軸(臺灣羅翌、臺灣健椿、臺灣丹銓)
5.臺灣產增壓缸(尚品)。
6.進口軸承(日本NSK、德國FAG)。
7.國產優質聯軸器。
8.X、Y、Z(下)不銹鋼導軌防護。
9.進口電子潤滑泵(日本河谷)。
10.國產冷卻系統含水泵、水箱。
11.氣動元件(亞德客)。
12.可選配:自動螺旋排屑功能。

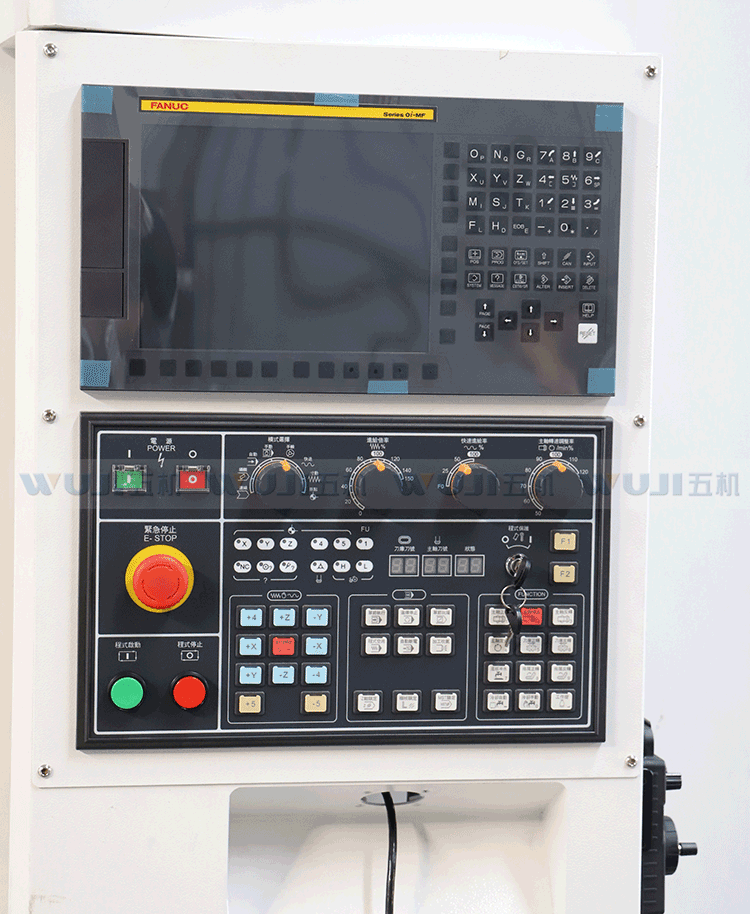

13.系統品牌可選:FANUC、廣數、西門子、凱恩帝、三菱。

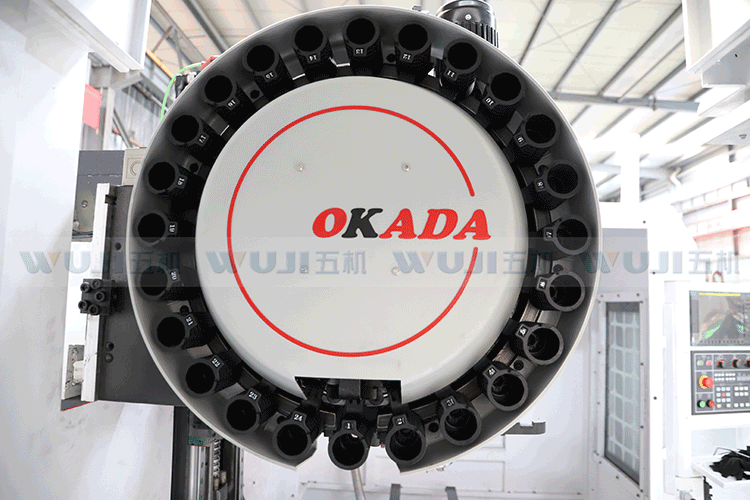

14.圓盤式刀庫BT40-T24(臺灣岡田)。
15.帶主軸油冷功能,中心吹氣。
16. 中間繼電器:SCHNETDER(施耐德)
選擇配置
選擇配置 |
|
系統 |
FANUC 0imateMD;三菱M80A/B;臺灣新代 |
刀庫 |
臺灣12/16/24把斗笠式刀庫可選配圓盤 |
第四軸 |
數控分度頭 |
數控回轉盤 |
