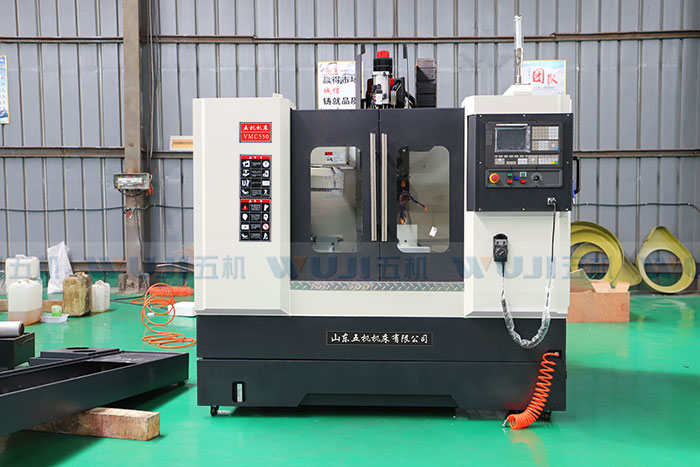

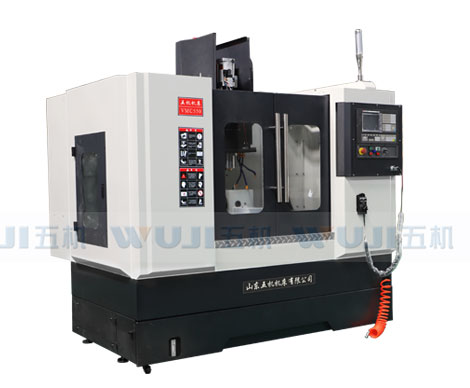

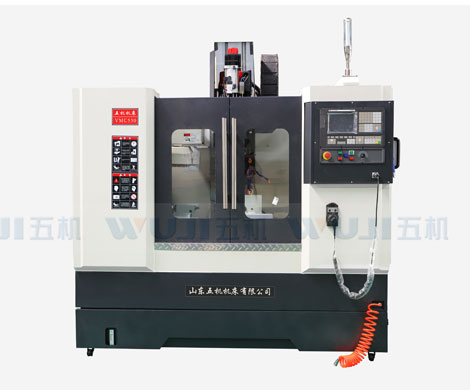

VMC550加工中心技術參數:
型號 |
VMC550 |
|
行程 |
||
X軸 |
500mm |
|
Y軸 |
400mm |
|
Z軸 |
455mm |
|
主軸端面至工作臺 |
45-500mm |
|
主軸中心至立柱導軌 |
460mm |
|
進給 |
||
X軸快速移動 |
15m/min |
|
Y軸快速移動 |
15m/min |
|
Z軸快速移動 |
15m/min |
|
切削進給 |
1-5000mm/min |
|
工作臺 |
||
工作臺面積 |
380×620mm |
|
最大承重 |
250Kg |
|
T型槽 |
3-16-110mm |
|
主軸 |
||
轉速 |
8000rpm |
|
主軸錐孔 |
BT30 |
|
拉釘 |
MAS-P30T-Ⅰ |
|
拉刀力 |
6KN |
|
主電機功率 |
3.7/5.5KW |
|
刀庫 |
||
類型 |
圓盤式 |
|
刀位 |
20 |
|
最大刀具直徑 |
60/100mm |
|
最大刀具長度 |
200mm |
|
最大刀具重量 |
5Kg |
|
重量 |
3200Kg |

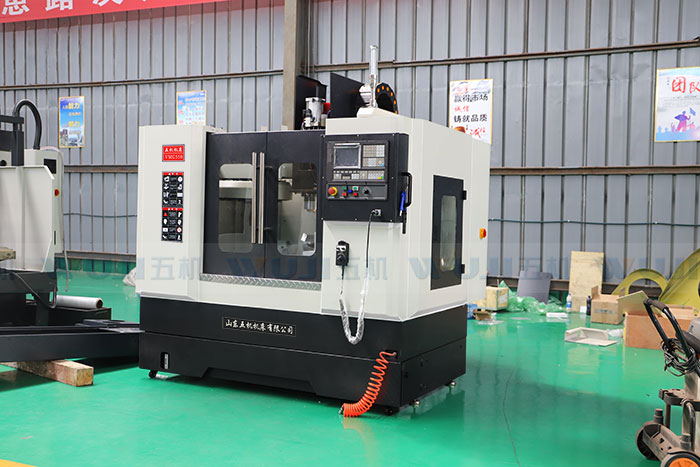

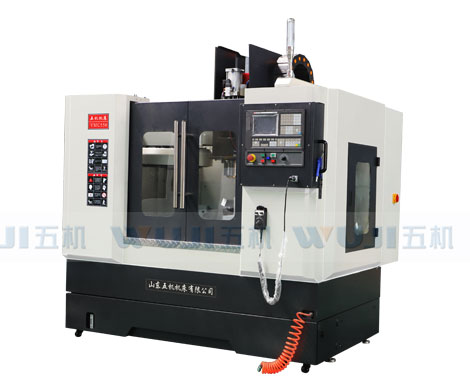

550立式加工中心主要配置:
1..樹脂砂鑄件,三線軌(或根據客戶要求配置二線一硬/三硬軌)。
2.三軸滾柱線軌(臺灣上銀)。
3.精密鎖緊螺母(臺灣盈熙)。
4.臺灣產主軸(臺灣羅翌、臺灣健椿、臺灣丹銓)
5.臺灣產增壓缸(尚品)。
6.進口軸承(日本NSK、德國FAG)。
7.國產優質聯軸器。
8.X、Y、Z(下)不銹鋼導軌防護。

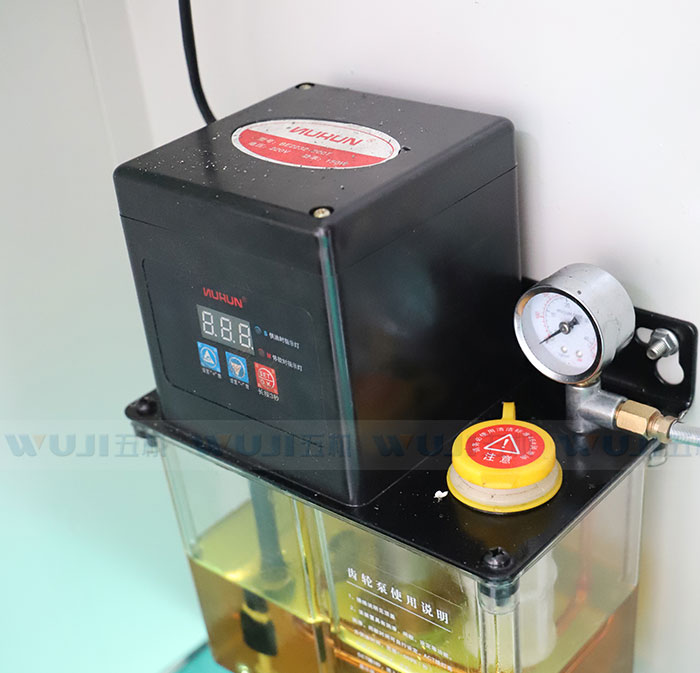

9.進口電子潤滑泵(日本河谷)。
10.國產冷卻系統含水泵、水箱。
11.氣動元件(亞德客)。
12.可選配:自動螺旋排屑功能。

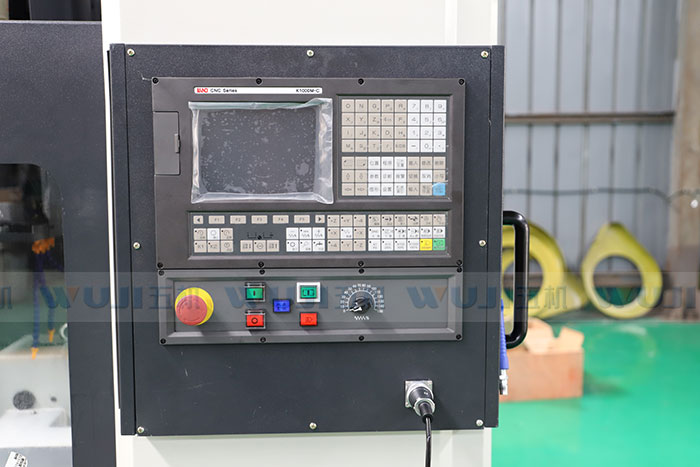

13.系統品牌可選:FANUC、廣數、西門子、凱恩帝、三菱。

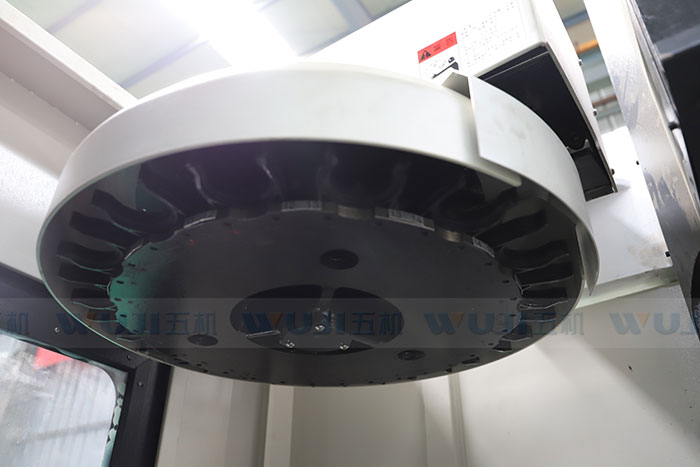

14.圓盤式刀庫BT40-T24(臺灣岡田)。
15.帶主軸油冷功能,中心吹氣。
16. 中間繼電器:SCHNETDER(施耐德)
選擇配置
選擇配置 |
|
系統 |
FANUC 0imateMD;三菱M80A/B;臺灣新代 |
刀庫 |
臺灣12/16/24把斗笠式刀庫可選配圓盤 |

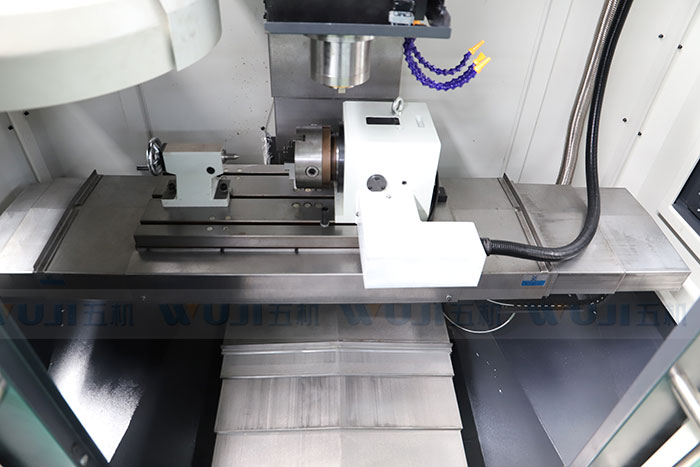

第四軸 |
數控分度頭 |
數控回轉盤 |
機床性能
◆優質鑄件:全機采用GB300 高級樹脂砂造型鑄件,經回火處理及振動與自然時效處理消除內應力。
◆超寬底座:一體成型鑄件,提供最穩固的荷重支撐能力,加上導水盤設計,切削液不外漏。
◆人字型立柱:加寬結合面跨距,提升機床剛性。
◆Y軸馬達後置:縮短上下工件間距,提升加工便利性。
◆臺制P3級滾珠螺桿:采用臺制P3級滾珠絲桿,三軸采用臺制6螺距Φ25滾珠螺桿,三軸最高位移速度可達12m/min(選配),保證軸向運行精準度。
◆臺制伸縮護罩:三軸采用不銹鋼板制護罩,延長使用壽命,Y軸后護罩采用單片式人字型及全軌支撐,達到有效防護易於排屑,便於維修。
◆內藏式配重:配重附導桿,上下移動時配重不晃動。
◆機體油水分離:機體油水分離設計,斜角排屑口與沖屑全方面設計,集結機體剛性,排屑容易及切削液不易發臭不外漏等眾多優點。

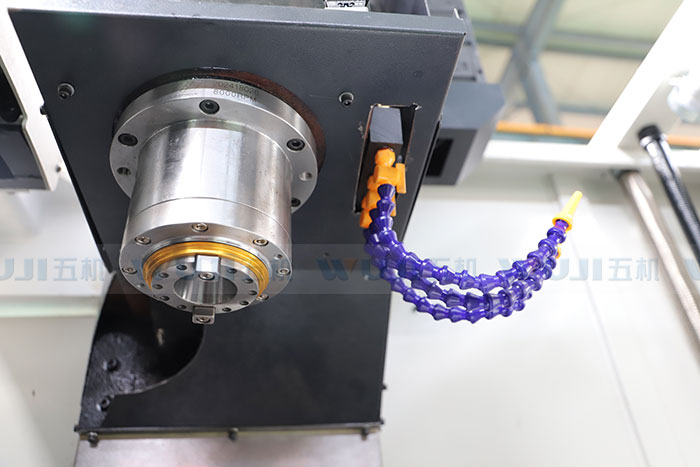

◆臺制主軸:采用P4級軸承組裝主體,確保各轉速的低震動,采用高剛性,高精度臺制主軸,。
◆管線內藏式:避免鐵屑及切削液侵蝕管線的疑慮。
◆方便加工:可配刀臂式刀庫和第四軸,適合大中小型工件的快速批量生產;亦可選配合適的主軸,執行各種高低硬度等材質工件的微量高速加工,是模具加工應用不可或缺的選擇。
